Rondelle arcuate, ondulate e rondelle Clover Dome. Anche rondelle per cuscinetti a sfera, rondelle ondulate sovrapposte e anelli di compensazione per cuscinetti.

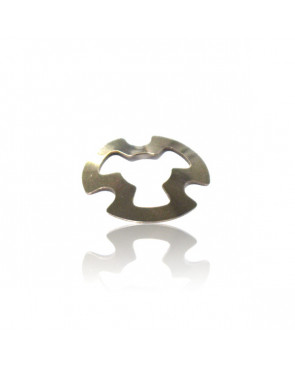

Le rondelle Clover Dome ™ vengono utilizzate nelle applicazioni dove le rondelle Belleville o le molle a tazza non forniscono una adeguata deflessione o dove il carico ottenuto da una rondella ondulata non è sufficiente per l’applicazione. Montando le rondelle in varie sequenze, ogni misura fornisce dei multipli di carico o di deflessione.
Le rondelle arcuate di precisione sono disponibili in numerose dimensioni pronte a magazzino. Le rondelle sono costruite in acciaio temprato ed in alcune dimensioni sono anche disponibili in acciaio inossidabile. Esse vengono fornite sbavate, con eliminazione della deformazione iniziale successiva alla fabbricazione. Le rondelle arcuate esercitano carichi relativamente leggeri e vengono normalmente utilizzate per l’assorbimento di giochi assiali. Il carico è approssimativamente lineare fra il 10% e l’80% della deflessione. Per l’acciaio ad alto contenuto di carbonio viene fornita una finitura standard. Su richiesta, le rondelle in acciaio possono essere placcate meccanicamente, un processo questo, che riduce sostanzialmente le possibilità di fragilità da idrogeno.
Le rondelle ondulate sono costruite in acciaio ad alto contenuto di carbonio; sono ampiamente utilizzate per applicazioni di spinta con piccole deflessioni, particolarmente quando lo spazio radiale è limitato. Un tipico esempio è il carico assiale di un cuscinetto a sfera. Il carico è approssimativamente lineare fra il 20% e l’80% della deflessione. Le rondelle disponibili a magazzino sono grezze. Sono fornibili con varie finiture su richiesta.
Rondelle ondulate - anelli di compensazione: questo tipo di rondella ondulata è normalmente utilizzata in applicazioni dove il carico viene applicato ad una media deflessione. Hanno un altezza libera ed un carico maggiore rispetto alle normali rondelle ondulate. Durante i primi cicli queste rondelle si assestano leggermente, successivamente l’assestamento sarà minimo.
Rondelle per molle ondulate sovrapposte: forniscono carichi medi in un piccolo spazio assiale. Questa serie ha estremità che si sovrappongono, ossia le due estremità della striscia di materiale sono disposte una sull’altra. Questa costruzione aperta con una certa sovrapposizione consente alle estremità di spostarsi durante la compressione, il che, se vincolate in un foro, ne impedisce l’unione. Le applicazioni comuni per questo tipo di componenti sono adiacenti a cuscinetti più piccoli, dove sono richiesti l’albero avvolgitore o la gestione dell’espansione termica e della contrazione. La sovrapposizione è vantaggiosa per le applicazioni in cui il foro è realizzato in materiale più morbido rispetto alla molla e lo spessore del materiale della molla è relativamente piccolo.
