Una molla a gas (o ammortizzatore a gas / pistone a gas) è costituita da un gambo che scorre in un senso o nell’altro dentro un tubo sigillato a pressione. Il gambo ha un pistone rivettato ad una estremità per impedire di uscire all’estremità sotto pressione. La forza dell’ammortizzatore a gas è quindi interamente fornita dalla compressione del gas che agisce sulla sezione trasversale del gambo. La funzione più comune di un ammortizzatore a gas è di servire da compensatore per alzare e abbassare delle porte. Le applicazioni tipiche comprendono i portelloni posteriori delle automobili, i bagagliai dei pullman, i lucernari, i chioschi di vendita e i deflettori delle auto. Gli ammortizzatori a gas utilizzati in tale modo su delle applicazioni studiate correttamente possono durare per diverse decine di migliaia di cicli.

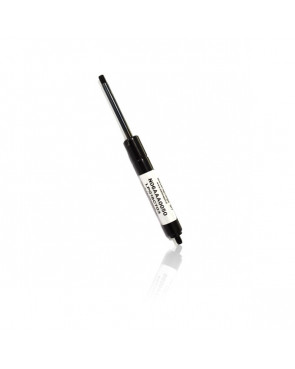

Molle a Gas Standard (Nitrider) – N Series | Le molle a gas superano oltre 200 ore di test con lo spray al sale. Questi cilindri costituiscono una  scelta ideale dove eccellente qualità, resistenza alla corrosione ed una totale apparenza nera sono richieste per la vostra applicazione.

Molle a Gas a Forza regolabile (Varilift) – V Series | Questa particolare molla a gas si differenzia per la presenza di un valvola a rilascio alla fine del corpo molla che permette all’utilizzatore di regolare la forza della molla a gas in base all’applicazione. Tutti i codici vengono forniti con la massima carica possibile per le misure che avrà la molla in questione. Una volta che la molla a gas viene installata il gas all’interno può essere rilasciato gradualmente fino a raggiungere la forza desiderata. Sono disponibili sia in serie Nitrider che in Acciaio Inox.

Molle a Gas in Acciaio Inox – S Series | Le molle a gas in acciaio inox sono progettate utilizzando come materiale l’AISI 316 che fa di questo tipo di cilindro una scelta ideale dove sono presenti condizioni ambientali critiche. Tutte le superfici in acciaio inox sono inoltre rivestite con una speciale superficie che va ad aggiungere un ulteriore resistenza alla corrosione. Questo tipo di molla a gas è inoltre consigliato per le applicazioni marine e per quelle nel settore medico o alimentare dove un alto grado di pulizia è un obbligo.

Varilift – X Series | Questa particolare molla a gas si differenzia per la presenza di un valvola a rilascio alla fine del corpo molla che permette  all’utilizzatore di regolare la forza della molla a gas in base all’applicazione. Tutti i codici vengono forniti con la massima carica possibile per le misure che avrà la molla in questione. Una volta che la molla a gas viene installata il gas all’interno può essere rilasciato gradualmente fino a raggiungere la forza desiderata. Serie X è in versione Inox.

Caratteristiche di forza Durante la compressione la forza dell’ammortizzatore aumenta in modo lineare di circa il 30%.
6-15 - rapporto di carico 1.2, filetto M6 x 1.0: per porte del peso di 1 – 10 Kg (6-15 si riferisce ad 6mm dello stelo e 15 mm della camicia)
8-18 - rapporto di carico 1.3, fi letto M6 x 1.0: per porte del peso di 6 – 35 Kg
10-23 - rapporto di carico 1.3, fi letto M8 x 1.25: per porte del peso di 25 – 140 Kg
14-28 - rapporto di carico 1.5, fi letto M10 x 1.5: per porte del peso di 100 – 350 Kg (1Kg = 9.8N – 1lb = 4.45 N)
Calcolare il carico utilizzando il rapporto di carico Il rapporto forza compressa/forza estesa (Rc) è indicato nella tabella 1 qui sotto
Esempio: per una molla a gas con uno stelo da 8 mm ed un carico iniziale di 100N, il carico fi nale sarà (100N x 1.3) = 130N. (carico fi nale = carico iniziale x scala di carico).
Sostituzione degli ammortizzatori a gas Per sostituire gli ammortizzatori a gas della vostra attrezzatura attuale, vogliate fornirci le informazioni seguenti: a) Diametro dello stelo e della camicia b) Lunghezza in estensione tra i centri c) Tipo di raccordo d) Lunghezza della corsa e) Carico se conosciuto f) Ogni informazione scritta sul fi anco dell’ammortizzatore

Per nuove applicazioni: 1) Determinare il peso da sollevare 2) Nel quadro 1 selezionare la dimensione dell’ammortizzatore richiesta 3) Misurare la larghezza della porta, o del coperchio (“W” nella figura 1 e 2) 4) Facendo riferimento al quadro 2, selezionare un ammortizzatore a gas con una corsa circa al 25% della sua dimensione 5) Selezionare i raccordi richiesti 6) Aggiungere la lunghezza dei raccordi richiesti alla lunghezza dell’ammortizzatore in estensione per ottenere la lunghezza totale tra i centri. 7) Tracciare un disegno in scala e assicurarsi che l’ammortizzatore potrà essere montato tra i punti di fissaggio scelti in posizione aperta e chiusa. Se non è possibile regolarlo di conseguenza. Nota: Assicurarsi che l’ammortizzatore a gas non arrivi al limite utilizzando solo il 90% della corsa. 8) Scegliere tra le applicazioni qui sotto quella che si avvicina di più alla vostra 9) Calcolare la forza F1 con la formula appropriata.
Fig 1
F1 = Forza dell’ammortizzatore (esteso) F2 = Forza dell’ammortizzatore (compresso) L = Peso (N) W = Larghezza della porta/coperchio (mm) S = Distanza dal cardine al centro di gravità (mm) 1 kg=9,81 N - 1 lb=4,45 N LR = Rapporto di carico
Fig 2
n = numero di ammortizzatori utilizzati d = distanza perpendicolare dell’ammortizzatore a gas alla linea tracciata lungo il cardine (mm)
